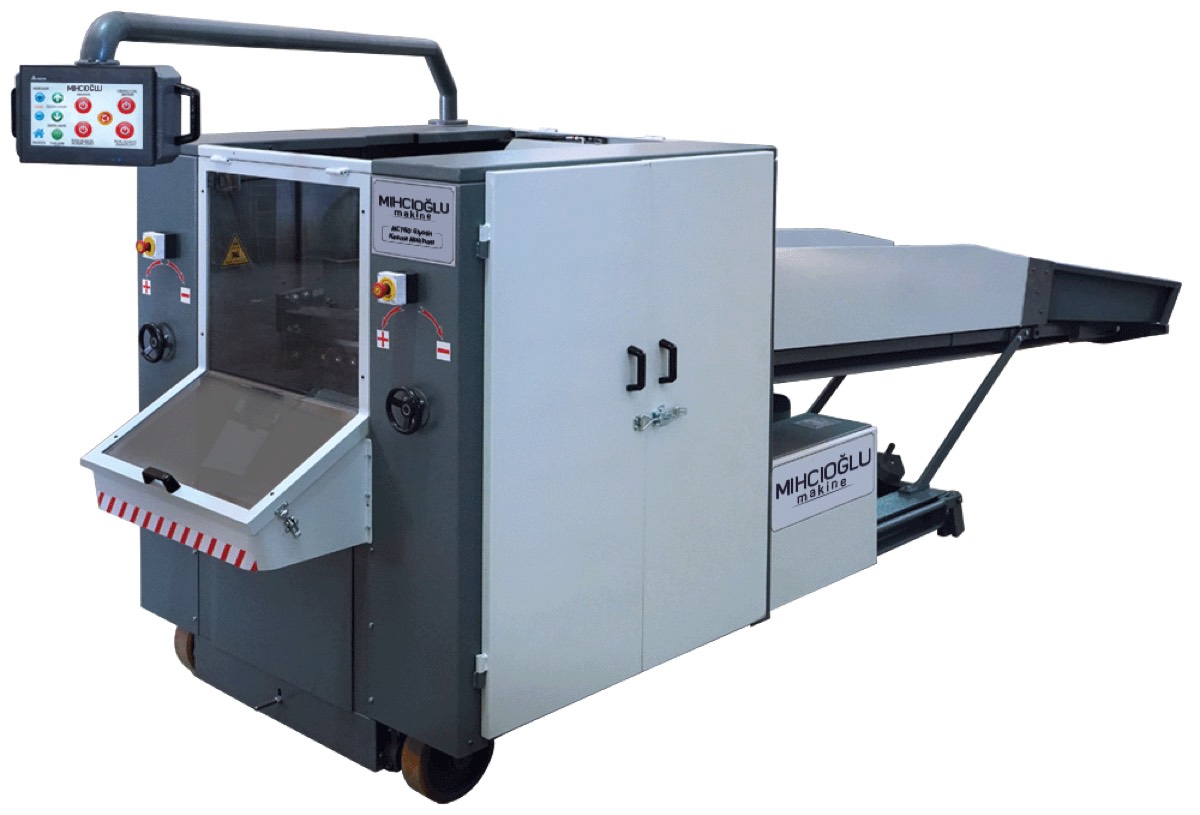

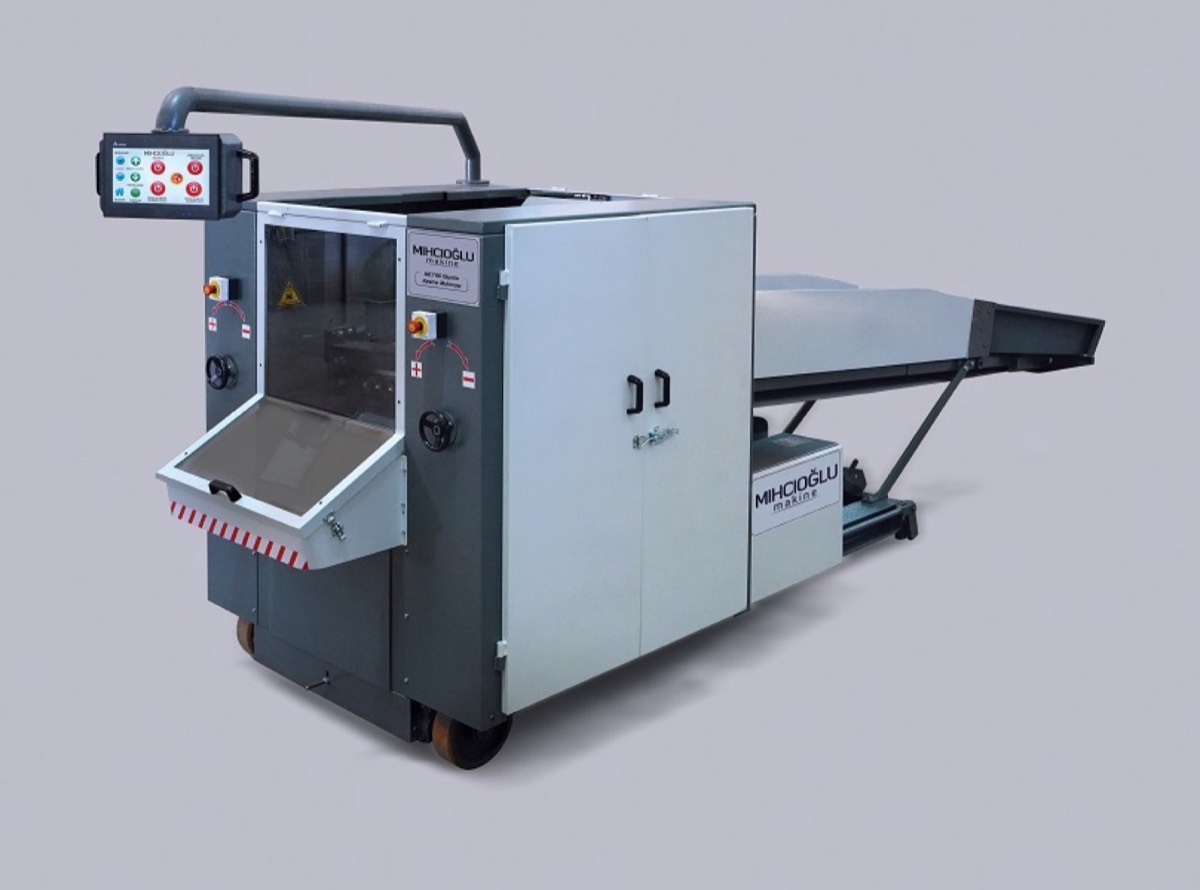

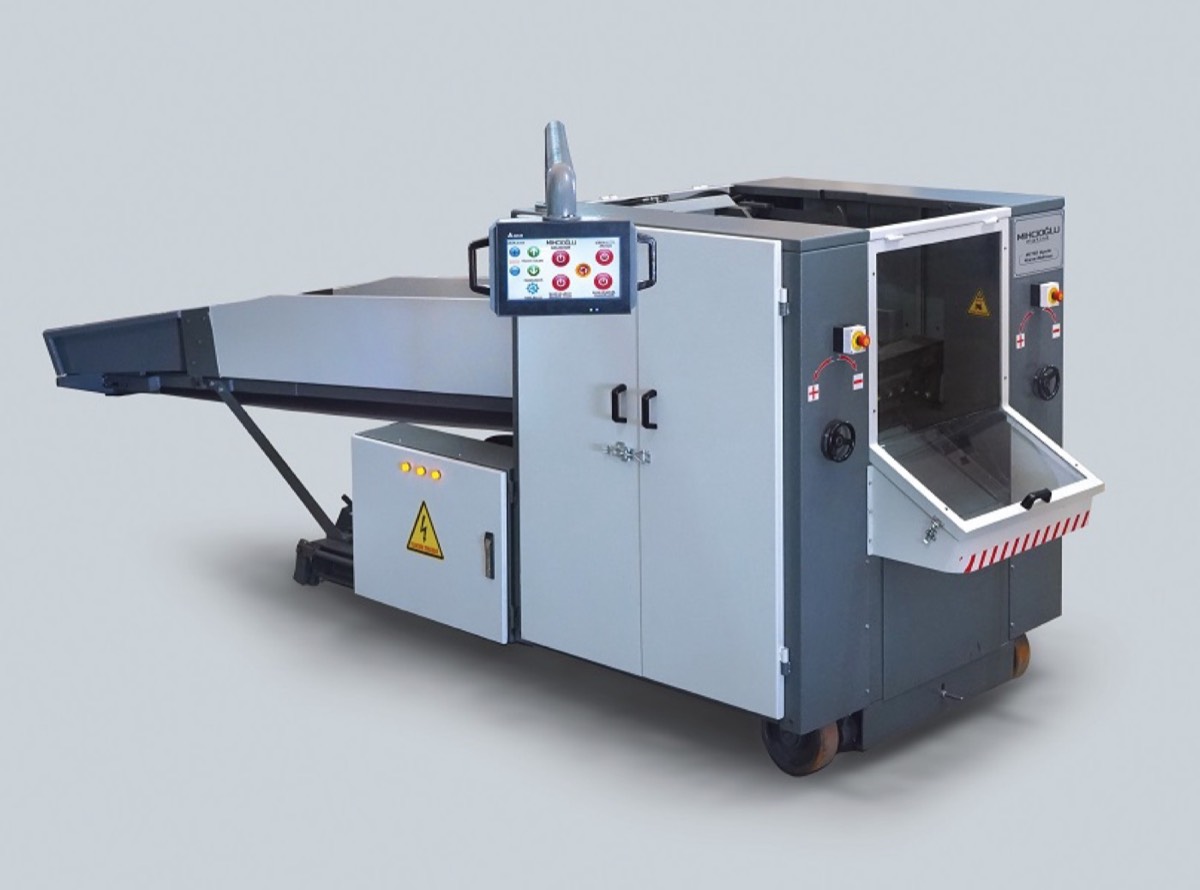

MCT60 Giyotin Kesme Makinesi

Özel tasarımıyla malzemeyi eşit oranda ve istenilen ölçülerde kesen yüksek kapasiteli giyotin kesme makinesi.

Teknik Özellikler

Çalışma Genişliği600 mm
Toplam Genişlik1470 mm
Toplam Uzunluk4590 mm
Toplam Yükseklik1734 mm
Kesme Genişliği600 mm
Kesme Hızı130 / 185 / 250 kesim/dk
Kurulu Güç21,5 kW
Kapasite1000-3000 kg/saat
Net Ağırlık3250 kg
Kesme Boyutları5-360 mm
Teklif Al
MCT60 Giyotin Kesme Makinesi

Çalışma Diyagramı

MCT60 Giyotin Kesme Makinesi — Çalışma Diyagramı

MCT60 giyotin kesme makinesi, günümüz koşullarındaki en yeni ve yüksek kapasiteli kesme makinesidir. Konveyör bant üzerine konulan malzemeleri, 10 inç ekran üzerinden kontrol edilebilen kesme boyu ile ayarlayarak ölçülü bir şekilde keser.

1 adet hareketli ve 1 adet sabit bıçak ile eksantrik hareket sistemiyle kesim işlemi yapar.

MCT60 Bıçakları

Hareketli ve sabit bıçakları ayrıntılı inceleyin.

MCT60 Bıçakları
Hareketli bıçak teknik ölçüleri
Hareketli bıçak teknik ölçüleri
Sabit bıçak teknik ölçüleri
Sabit bıçak teknik ölçüleri

MCT60 Tam Hat 3D Görünümü

İki MCT60, MCB-800 ara taşıyıcı ve MDB-700 metal dedektör bandından oluşan hattı etkileşimli olarak inceleyin.

MCT60 Tam Hat 3D Görünümü
Sürükleyerek açıyı değiştirin, yakınlaştırmak için kaydırın.

Ana Özellikler

  • Cam elyafı, karbon elyafı ve aramid gibi özel elyaflar için hareketli bıçak tungsten karbür olarak donatılabilir.
  • Çalışma ve kesme genişliği: 600 mm.
  • Kesme hızı: dakikada 130 / 185 / 250 kesim.
  • Kesme boyu: malzemeye ve kesme hızına bağlı olarak 5-360 mm.
  • Kapasite: malzemeye, kesme boyuna ve beslemeye bağlı olarak 1000-3000 kg/saat.
  • Kurulu güç: 21,5 kW.

Tasarım

  • Kesme boyu ve ilerleme hızı 10 inç ekrandan ayarlanır; değerler makine çalışırken değiştirilebilir.

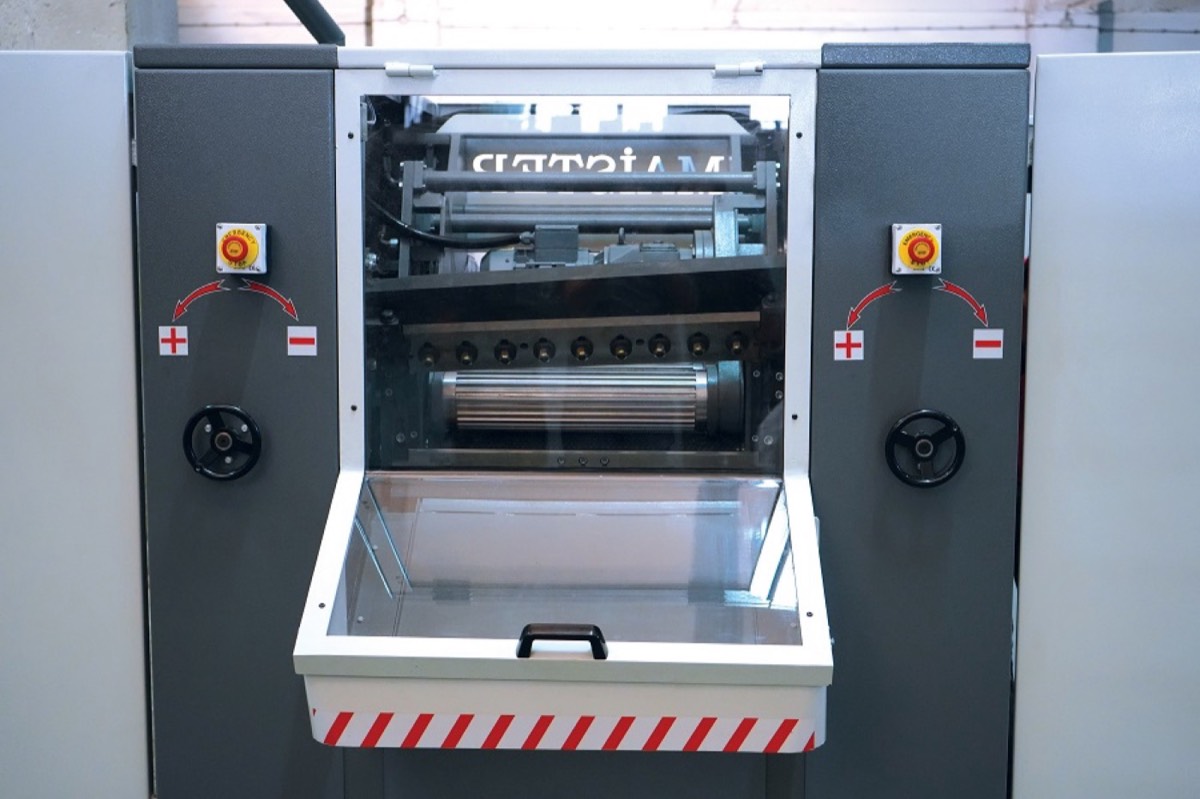

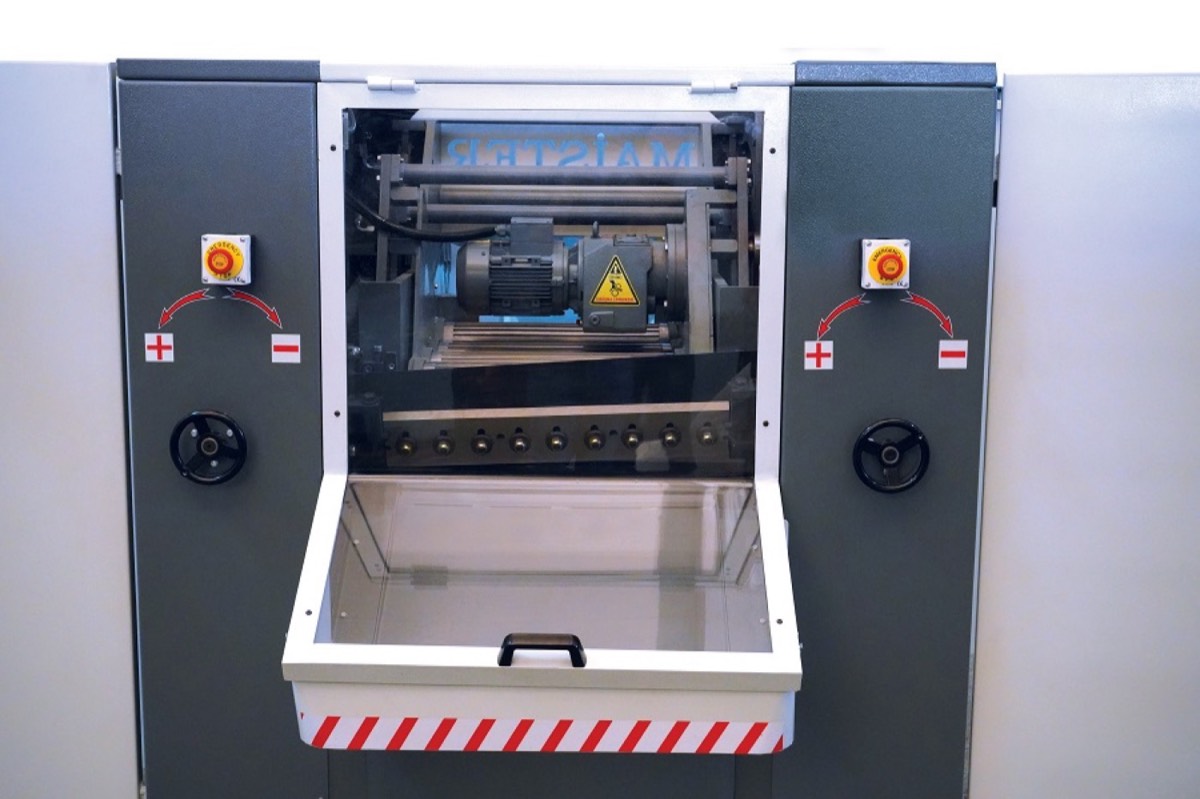

  • Ön taraftaki metal tekne sayesinde bıçak ayarı hem kolay hem hassastır.

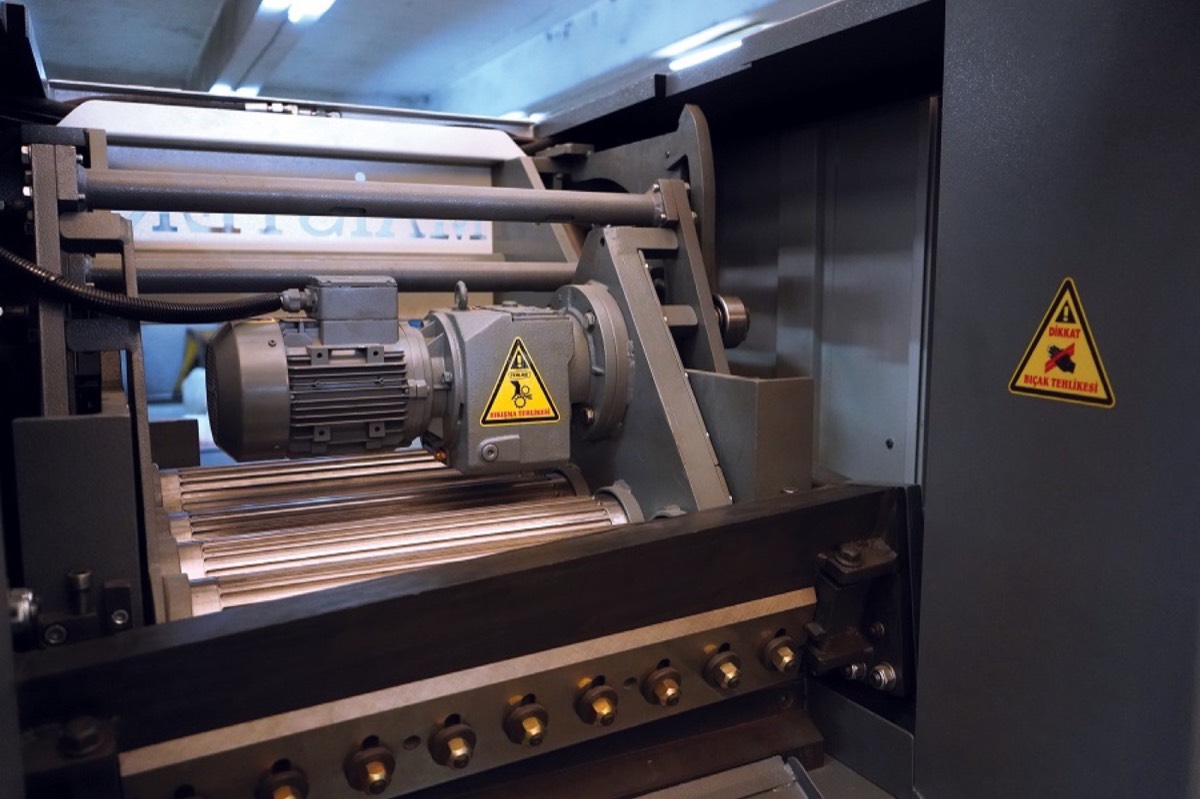

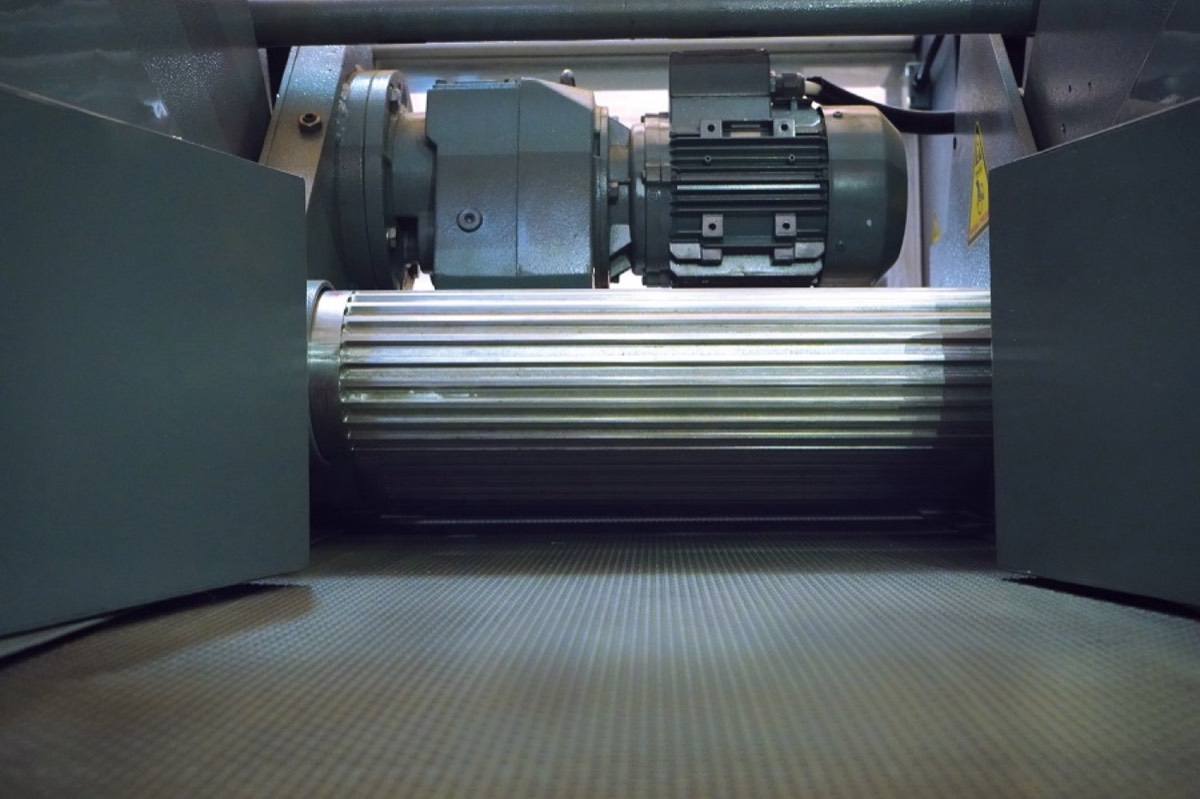

  • Çekim silindir grubu, sertleştirilmiş çelikten oluklu sıkıştırma silindirleriyle malzemeyi bıçaklara taşır; ilk silindir malzemeyi daha iyi tutmak için kapar olukludur.
  • Malzemenin bıçağa daha iyi iletilebilmesi için yardımcı krom silindir kullanılmış, bıçak ağzında sıkışma önleyici sarı pirinç malzeme kullanılmıştır.

Pratik Avantajlar

  • Çalışma sırasında bıçak kenarlarında oluşan hafif aşınma birkaç saniyede telafi edilir.
  • Bıçaklar MBS-800 bıçak bileme makinesinde bilenir; hareketli bıçak çift yönlü kullanılabilir.

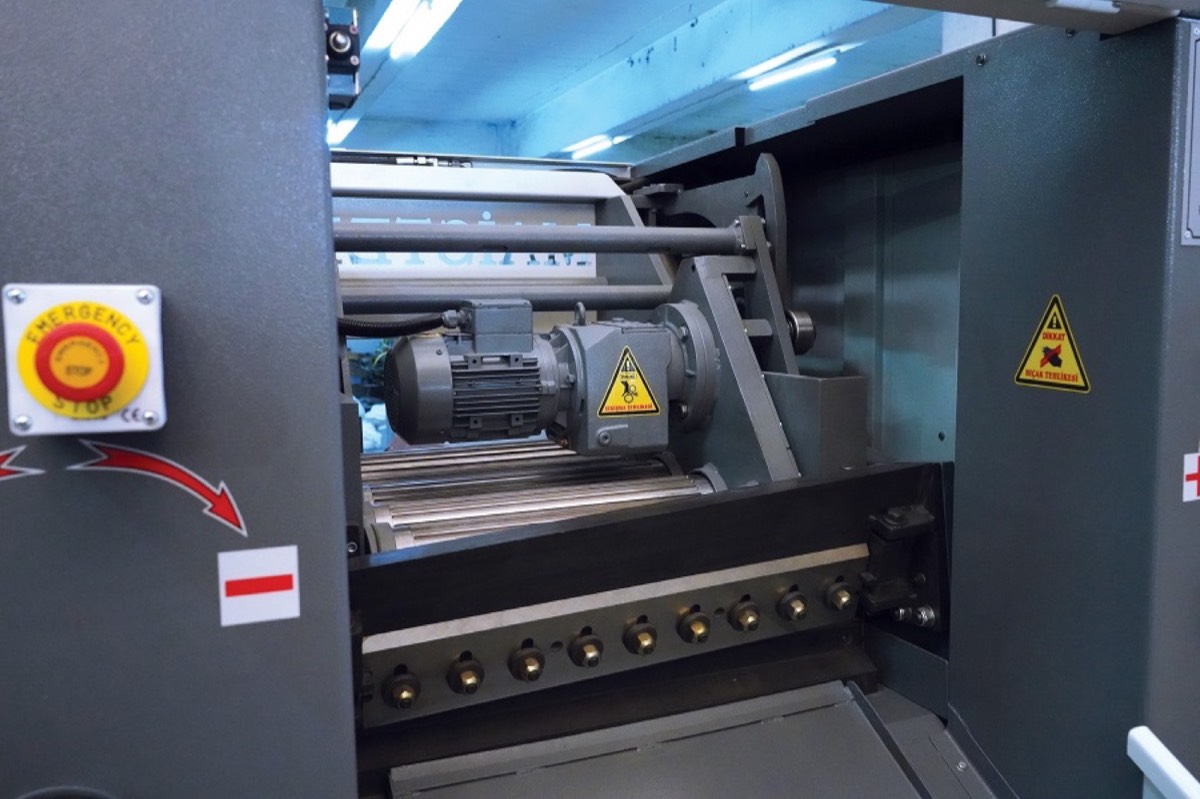

  • Dönebilen kumanda paneli, operatörün tüm kontrollere erişmesini ve arızaların ekrandan tespit edilmesini sağlar.
  • Silindir grubunun eğimi, kesilecek malzemeye göre hızlıca ayarlanır.

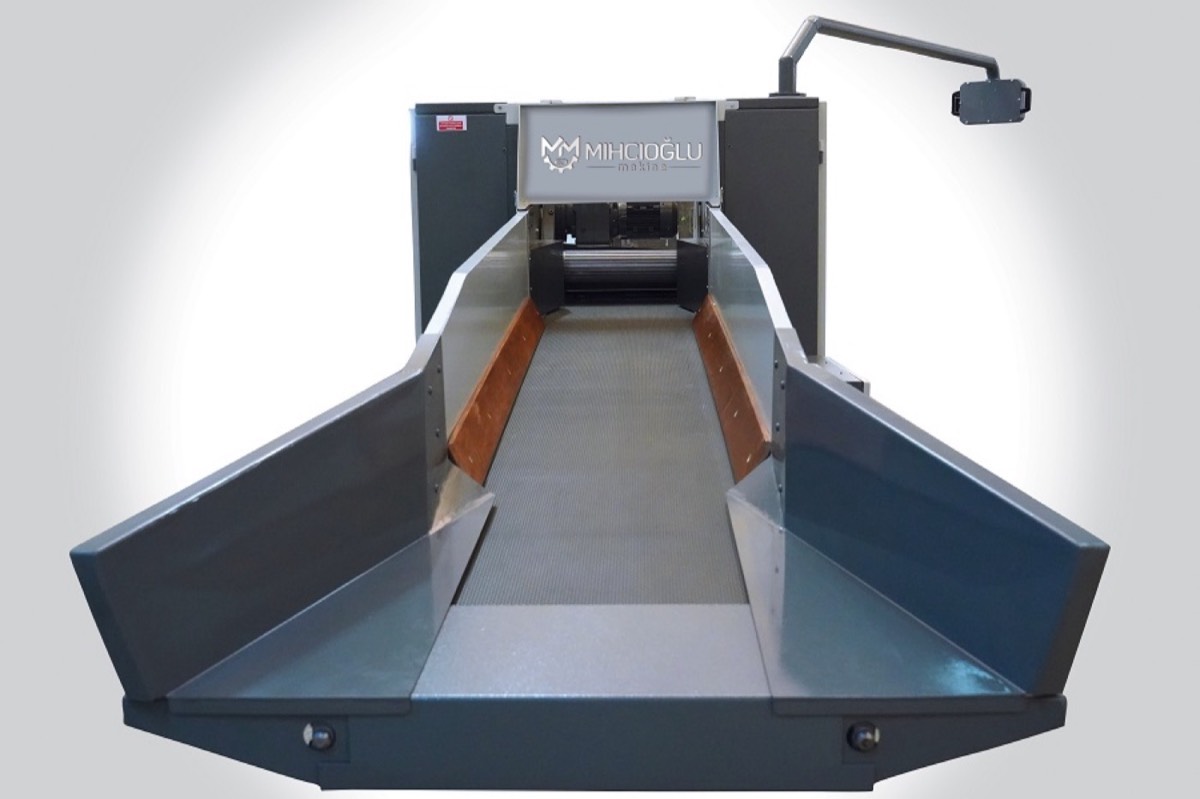

  • Besleme önlüğü hızlıca sökülür; özel tasarımı malzemenin bant ile yan duvarlar arasına girmesini önler.
  • Makine tekerlekler yardımı ile kolayca konumlandırılır.
  • Makine yükleme bandı tek tuşla ters yönde çalıştırılabilir.
  • Konveyör bant, ekran üzerindeki harici bant tuşu ile istenildiği zaman başlatılıp durdurulabilir.

Çalışma Prensibi

  • Malzeme besleme konveyörüne bırakılır; oluklu silindirler malzemeyi sıkıştırır ve bıçaklara doğru çeker.
  • Hareketli bıçak ile sabit bıçak arasındaki makas etkisi çapaksız, erimesiz ve hassas bir kesim sağlar.
  • Silindir ayarları, her tür ve şekildeki malzemenin düzgün beslenmesini sağlar.
  • Aşırı yüklenmede konveyör bant otomatik olarak durur; geri dönüş fonksiyonu tıkanıklığı kolayca giderir.

Uygulama Alanları

Polyester Kumaş Akrilik Cam elyafı PA 6.6 (Elyaf) Pamuk iplikleri Big Bag Balık ağları Eski kıyafetler Fiberglas (Makara) PET (Elyaf) Karbon fiber (Kumaş) Karbon fiber (Elyaf) PE (Film) Aramid lifi (Elyaf) Tarım ağı PA 6.12 (Elyaf) Kıyafetler Dokumasız kumaş
