Teknik Özellikler
| Çalışma Genişliği | 500 mm |
|---|---|
| Toplam Genişlik | 1055 mm |
| Toplam Uzunluk | 3540 mm |
| Toplam Yükseklik | 1340 mm |
| Kesme Genişliği | 500 mm |
| Kesme Hızı | 130-400 rpm |
| Kurulu Güç | 8,5 kW |
| Kapasite | 100-1000 kg/saat |
| Net Ağırlık | 2500 kg |
| Kesme Boyutları | 2-130 mm |
Çalışma Diyagramı

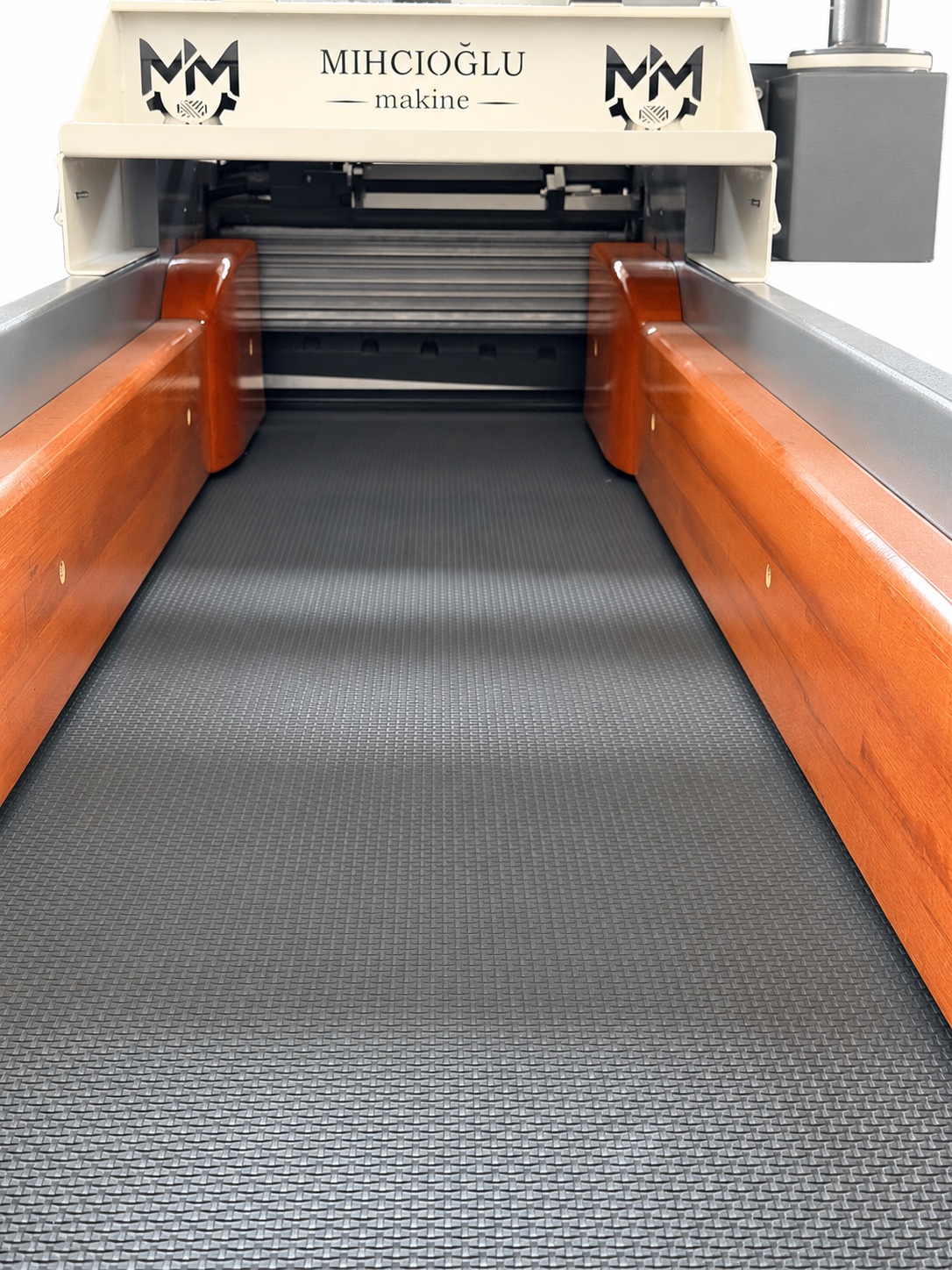

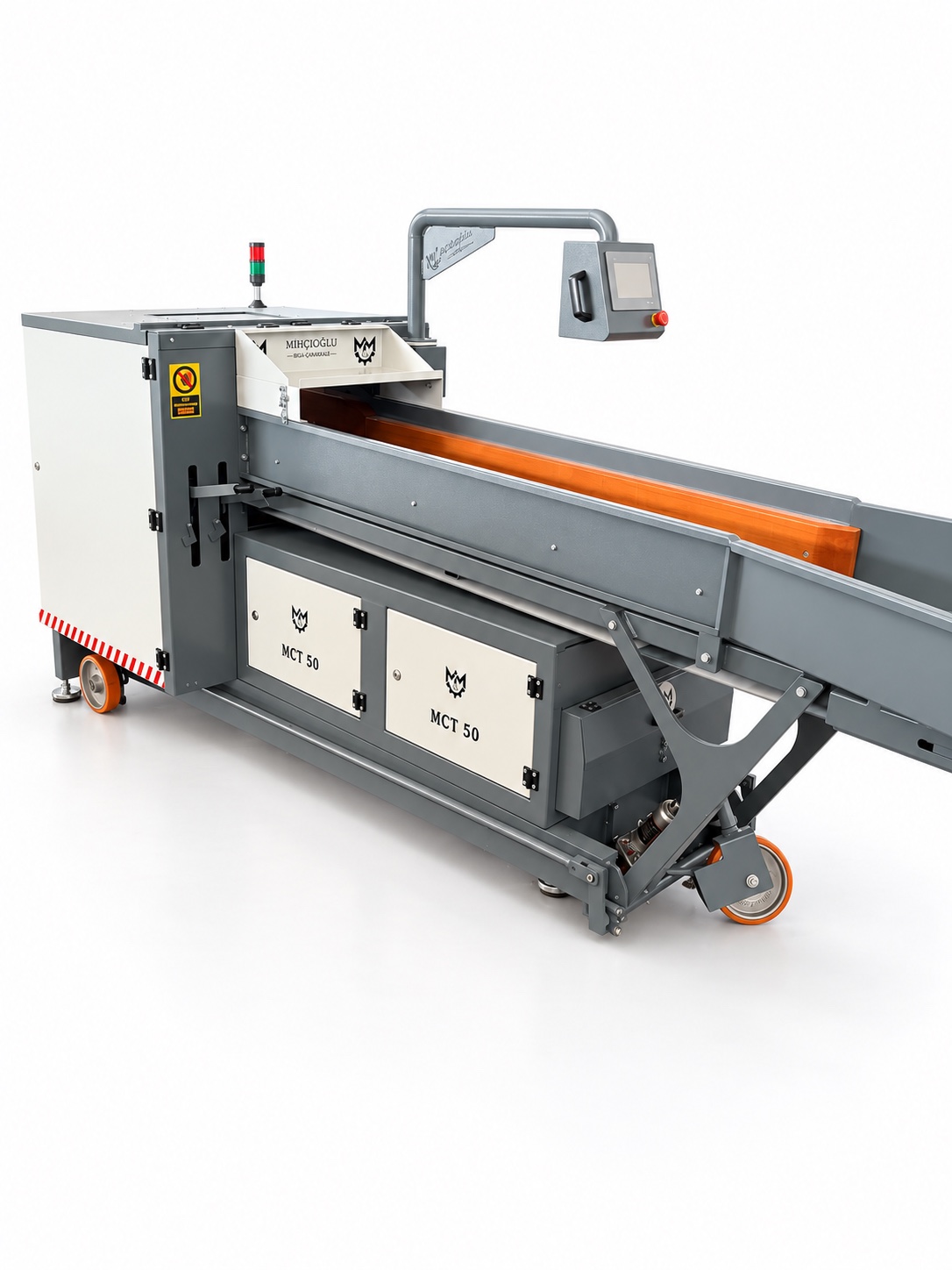

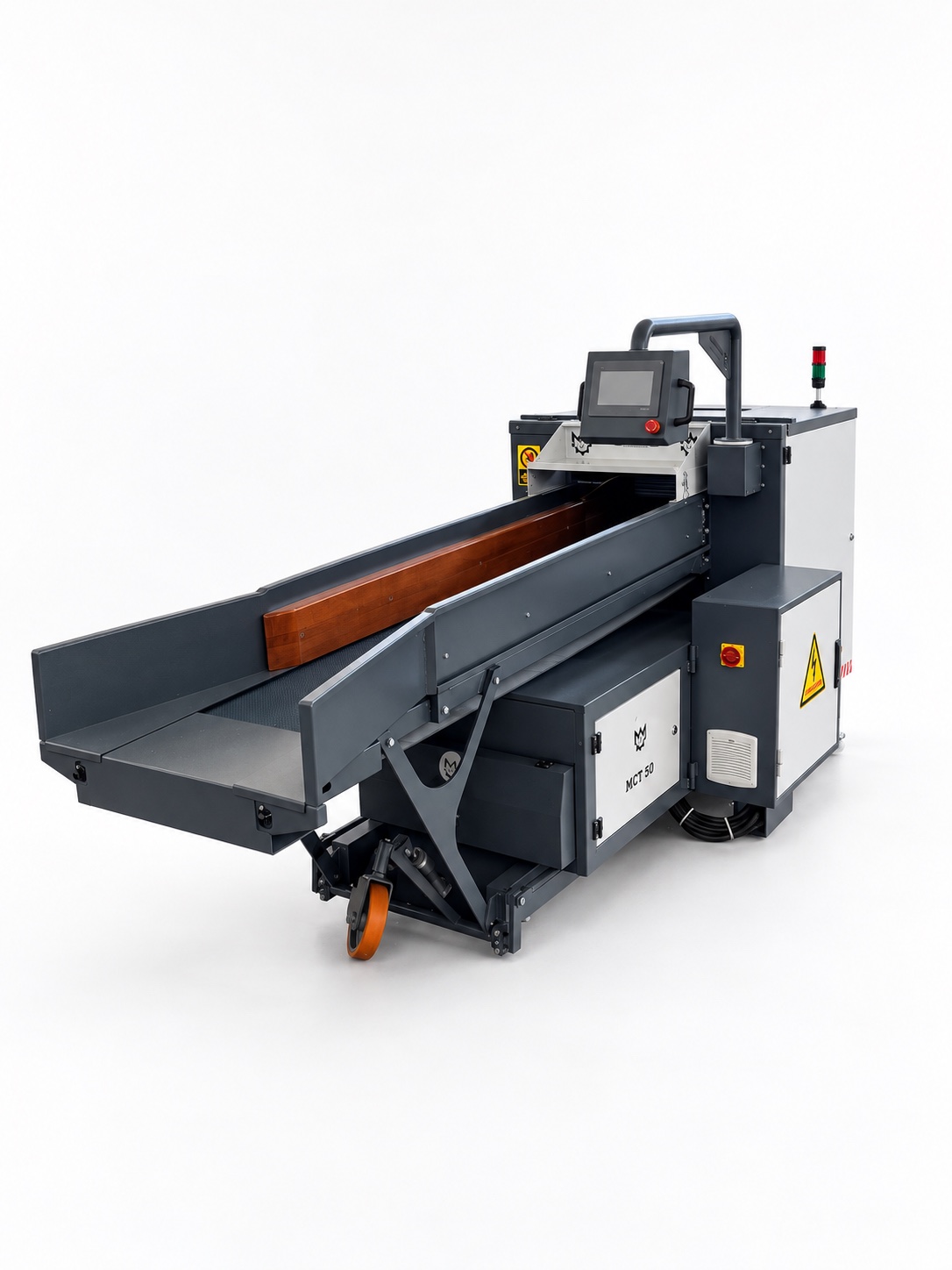

MCT50 giyotin kesme makinesi, günümüz koşullarındaki en yeni ve yüksek kapasiteli kesme makinesidir. Konveyör bant üzerine konulan malzemeleri, 7 inç ekran üzerinden kontrol edilebilen kesme boyu ile ayarlayarak ölçülü bir şekilde keser.
1 adet hareketli ve 1 adet sabit bıçak ile eksantrik hareket sistemiyle kesim işlemi yapar.
MCT50 Bıçakları
Hareketli ve sabit bıçakları ayrıntılı inceleyin.
Ana Özellikler
- Çalışma ve kesme genişliği: 500 mm.
- Kesme hızı: 130-400 rpm.
- Kesme boyu: malzemeye ve kesme hızına bağlı olarak 2-130 mm.
- Kapasite: malzemeye, kesme boyuna ve beslemeye bağlı olarak 100-1000 kg/saat.
- Kurulu güç: 8,5 kW.
- MCT60 ile aynı makas prensibini daha kompakt bir gövdede sunar.
Tasarım

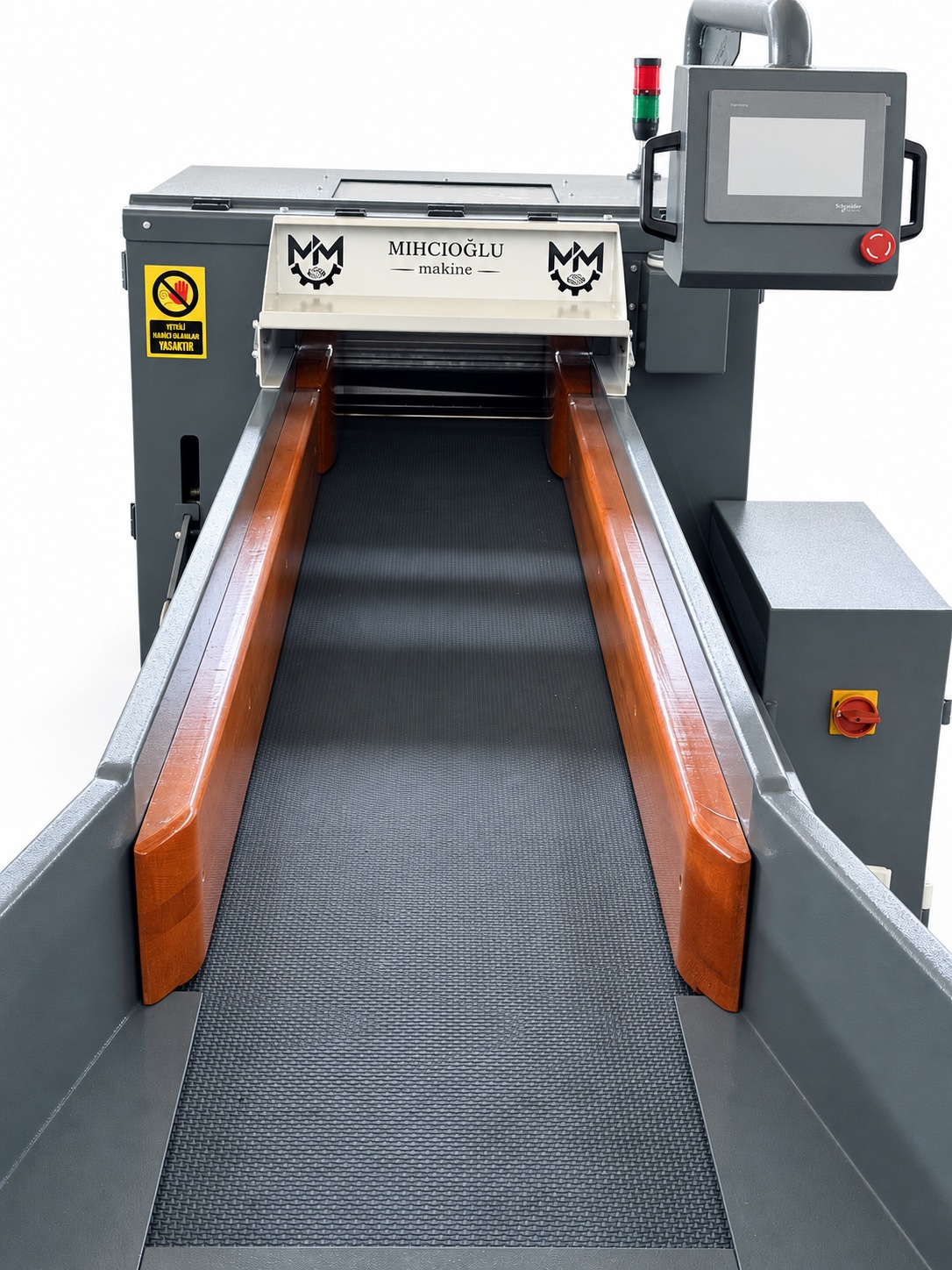

- Kesme boyu ve ilerleme hızı 7 inç ekrandan ayarlanır; değerler makine çalışırken değiştirilebilir.
- Ön kapak açılımı kolaylığı sayesinde bıçak ayarı hem kolay hem hassastır.
- Çekim silindir grubu, sertleştirilmiş çelikten oluklu sıkıştırma silindirleriyle malzemeyi bıçaklara taşır.
- Malzemenin bıçağa daha iyi iletilebilmesi için yardımcı krom silindir kullanılmış, bıçak ağzında sıkışma önleyici sarı pirinç malzeme kullanılmıştır.
Pratik Avantajlar
- Çalışma sırasında bıçak kenarlarında oluşan hafif aşınma birkaç saniyede telafi edilir.
- Bıçaklar MBS-800 bıçak bileme makinesinde bilenir; hareketli bıçak çift yönlü kullanılabilir.

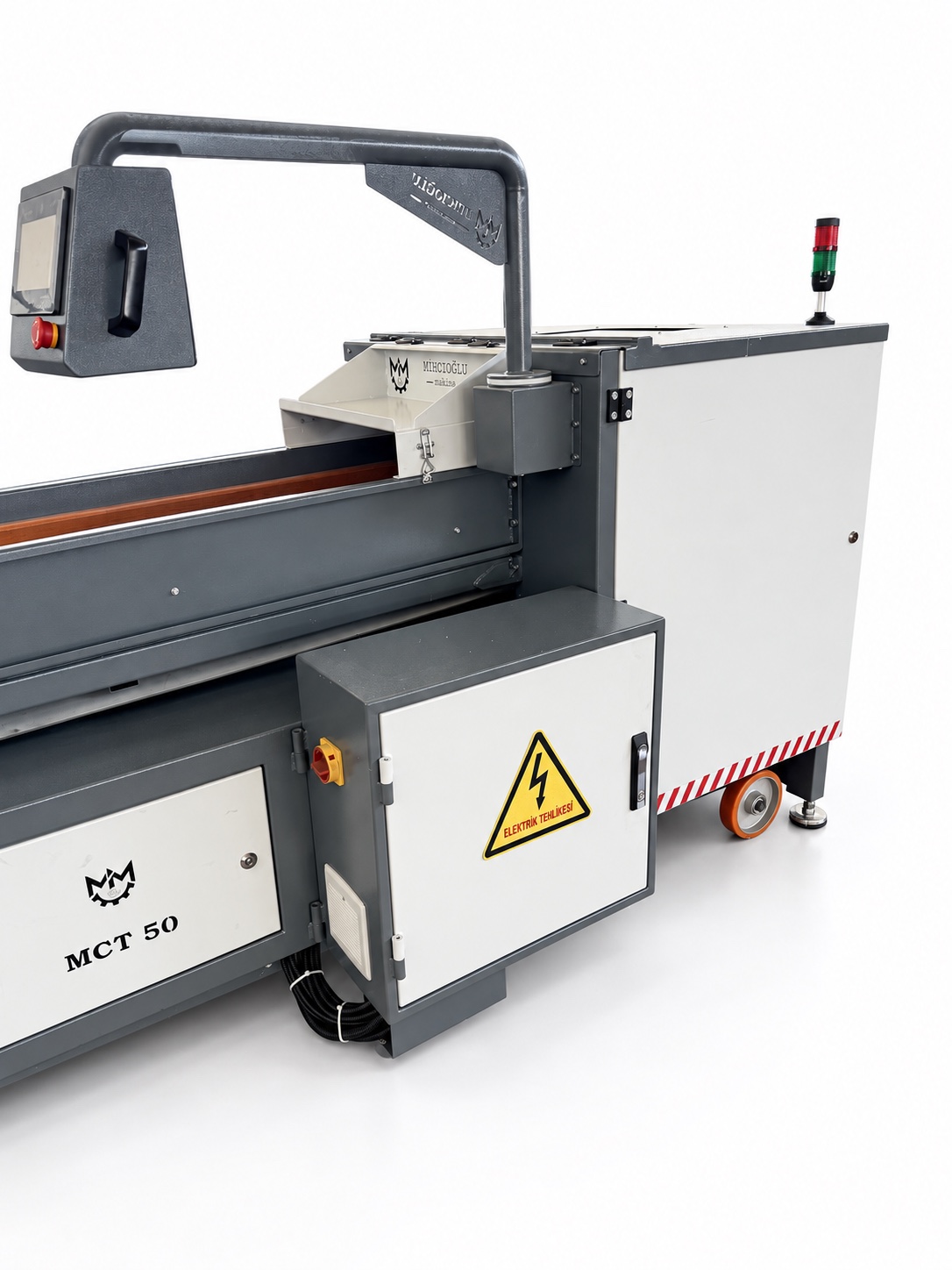

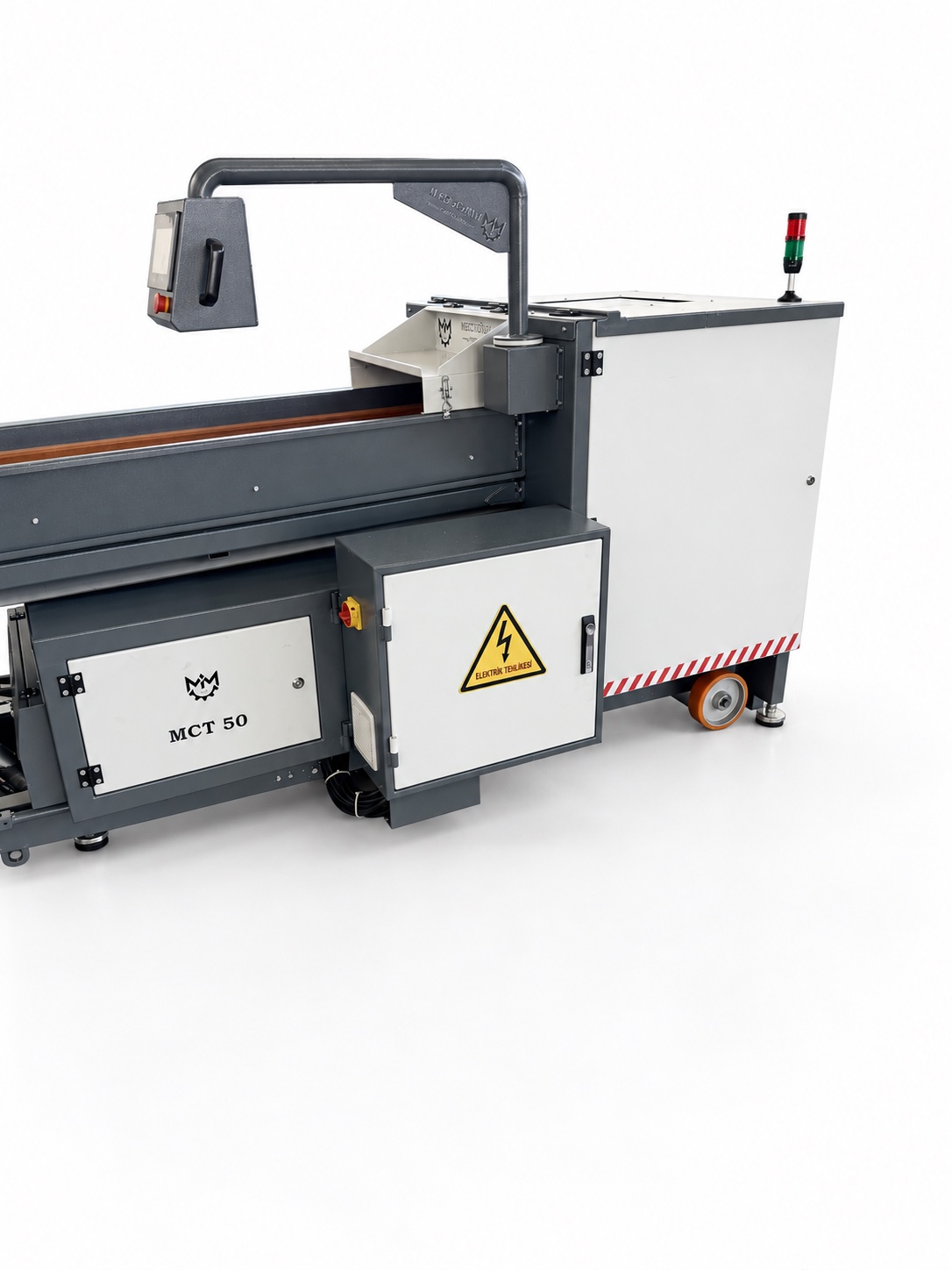

- Dönebilen kumanda paneli, operatörün tüm kontrollere erişmesini ve arızaların ekrandan tespit edilmesini sağlar.
- Silindir grubunun eğimi, kesilecek malzemeye göre hızlıca ayarlanır.

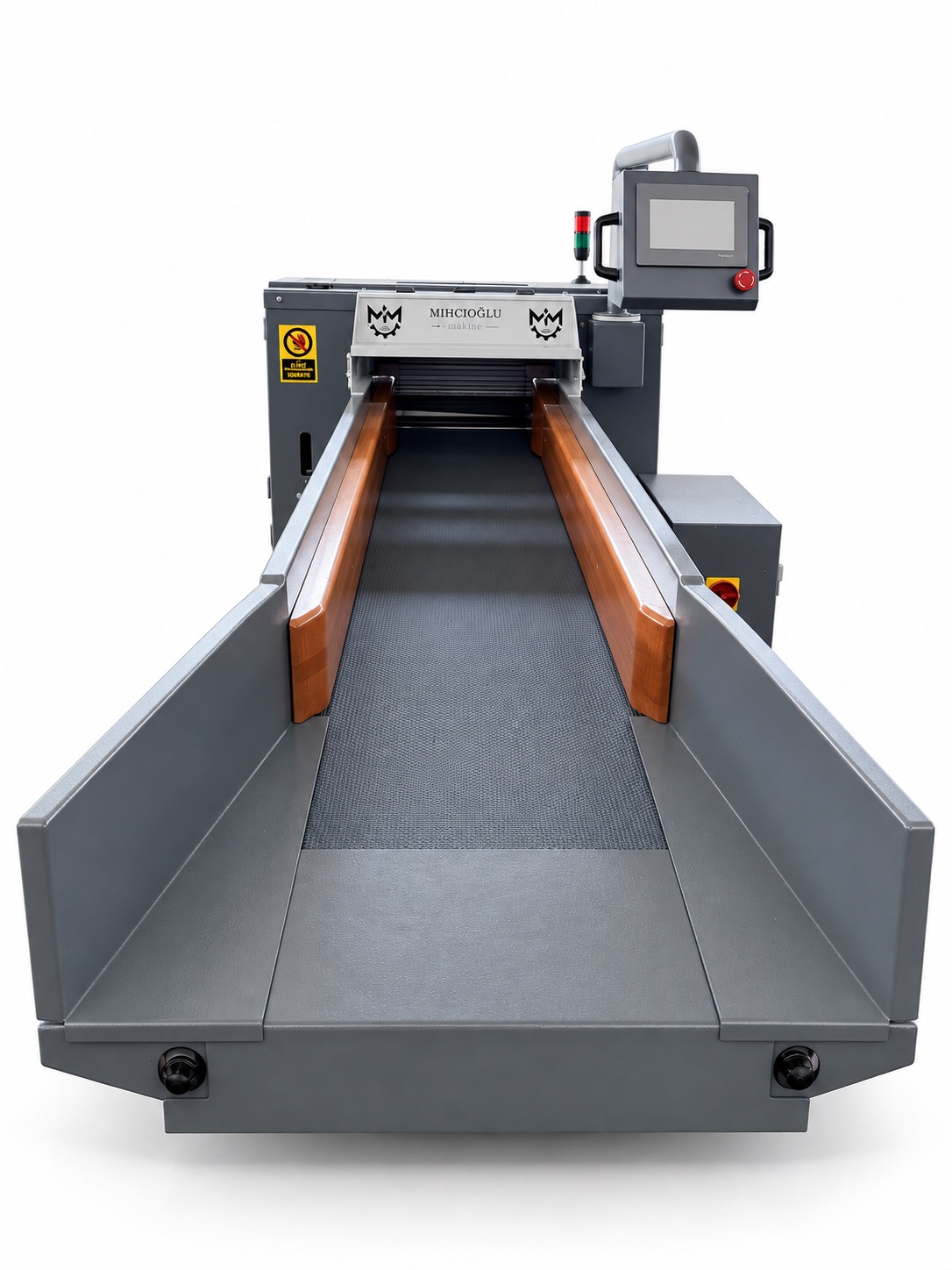

- Besleme önlüğü hızlıca sökülür; özel tasarımı malzemenin bant ile yan duvarlar arasına girmesini önler.
- Makine tekerlekler yardımı ile kolayca konumlandırılır.
- Makine yükleme bandı tek tuşla ters yönde çalıştırılabilir.
- Konveyör bant, ekran üzerindeki harici bant tuşu ile istenildiği zaman başlatılıp durdurulabilir.
Çalışma Prensibi
- Malzeme besleme konveyörüne bırakılır; oluklu silindirler malzemeyi sıkıştırır ve bıçaklara doğru çeker.
- Hareketli bıçak ile sabit bıçak arasındaki makas etkisi çapaksız, erimesiz ve hassas bir kesim sağlar.
- Silindir ayarları, her tür ve şekildeki malzemenin düzgün beslenmesini sağlar.
- Aşırı yüklenmede konveyör bant otomatik olarak durur; geri dönüş fonksiyonu tıkanıklığı kolayca giderir.
- Malzeme sarılması durumunda kesici otomatik olarak durur.
Uygulama Alanları
Polyester
Kumaş
Akrilik
PA 6.6 (Elyaf)
Pamuk iplikleri
Big Bag
Balık ağları
Eski kıyafetler
Fiberglas (Makara)
PET (Elyaf)
Karbon fiber (Kumaş)
Karbon fiber (Elyaf)
PE (Film)
Aramid lifi (Elyaf)
Tarım ağı
PA 6.12 (Elyaf)
Kıyafetler
Dokumasız kumaş
