Caractéristiques techniques
| Largeur de travail | 600 mm |
|---|---|
| Largeur totale | 1470 mm |
| Longueur totale | 4590 mm |
| Hauteur totale | 1734 mm |
| Largeur de coupe | 600 mm |
| Vitesse de coupe | 130 / 185 / 250 coupes/min |
| Puissance installée | 21,5 kW |
| Capacité | 1000-3000 kg/h |
| Poids net | 3250 kg |
| Dimensions de coupe | 5-360 mm |

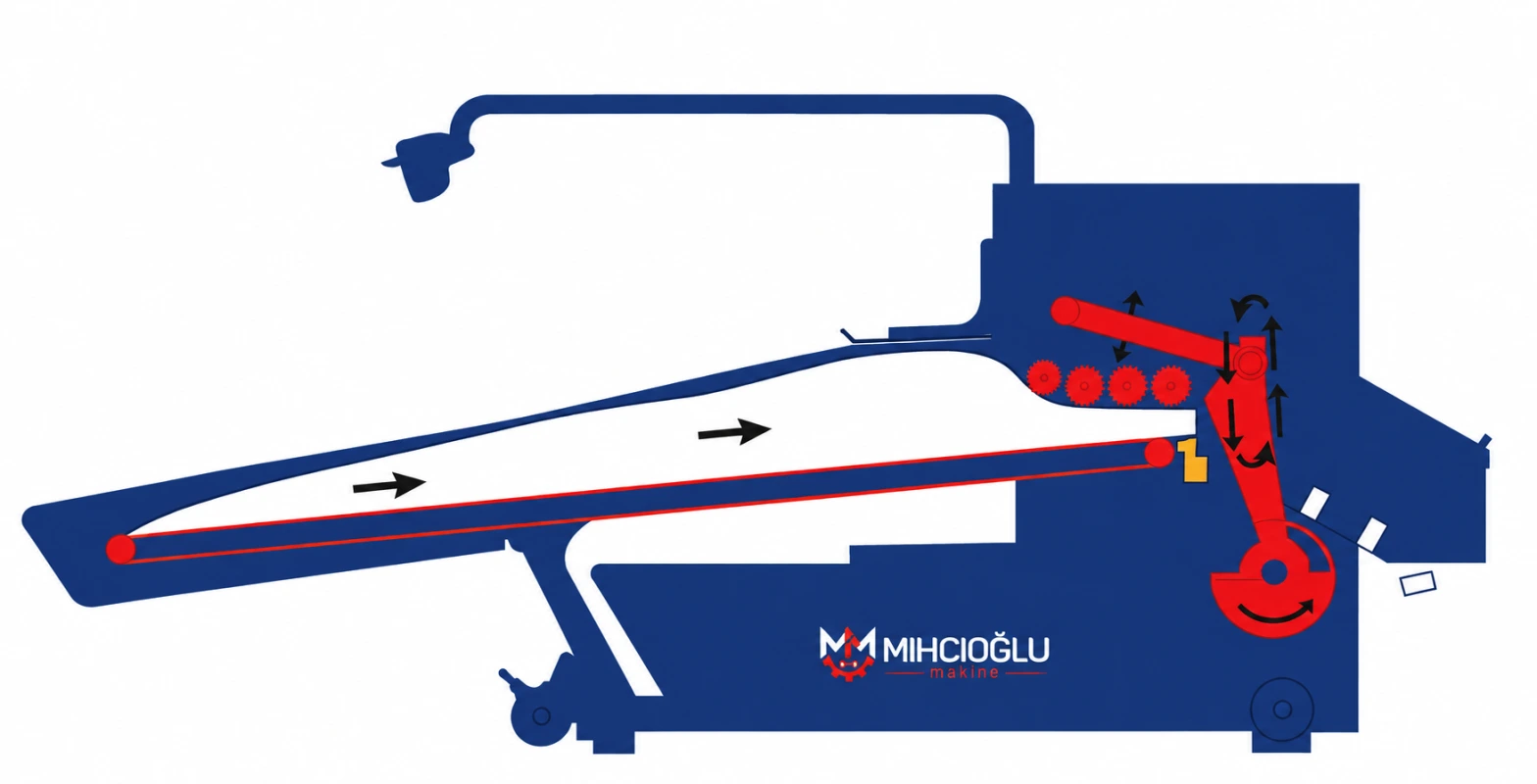

Schéma de fonctionnement
La coupeuse guillotine MCT60 est la plus récente des machines de coupe à haute capacité. Elle coupe à la mesure les matières placées sur la bande transporteuse, la longueur de coupe étant réglée depuis son écran de commande de 10 pouces.
Elle coupe avec 1 lame mobile et 1 lame fixe, entraînées par un système à mouvement excentrique.
Caractéristiques principales
- Pour les fibres spéciales telles que le verre, le carbone et l'aramide, la lame mobile peut être fournie en carbure de tungstène.
- Largeur de travail et de coupe : 600 mm.
- Vitesse de coupe : 130 / 185 / 250 coupes par minute.
- Longueur de coupe : 5-360 mm, selon la matière et la vitesse de coupe.
- Capacité : 1000-3000 kg/h, selon la matière, la longueur de coupe et l'alimentation.
- Puissance installée : 21,5 kW.
Conception
- La longueur de coupe et la vitesse d'avance se règlent sur l'écran de 10 pouces et peuvent être modifiées pendant le fonctionnement de la machine.
- Le bac métallique situé à l'avant rend le réglage des lames à la fois simple et précis.
- Le groupe de rouleaux d'alimentation amène la matière aux lames grâce à des rouleaux de compression rainurés en acier trempé ; le premier rouleau présente des rainures d'accroche pour une prise plus ferme.
- Un rouleau chromé auxiliaire alimente plus efficacement la lame en matière, et du laiton jaune anti-blocage est utilisé au niveau du tranchant de la lame.
Avantages pratiques
- La légère usure des arêtes de coupe en cours de fonctionnement est compensée en quelques secondes.
- Les lames sont affûtées sur l'affûteuse de lames MBS-800 ; la lame mobile peut être utilisée des deux côtés.
- Le panneau de commande pivotant donne à l'opérateur accès à toutes les commandes et affiche les défauts de la machine à l'écran.
- L'inclinaison du groupe de rouleaux se règle rapidement en fonction de la matière à couper.
- Le tablier d'alimentation se démonte rapidement ; sa conception empêche la matière de se coincer entre la bande et les parois latérales.
- La machine se positionne facilement grâce à ses roulettes.
- La bande de chargement de la machine peut être inversée d'une simple pression sur un bouton.
- La bande transporteuse peut être démarrée et arrêtée à tout moment avec le bouton de bande externe de l'écran.
Fonctionnement
- La matière est déposée sur la bande transporteuse d'alimentation ; les rouleaux rainurés la compriment et l'entraînent vers les lames.
- L'action de cisaillement entre la lame mobile et la lame fixe donne une coupe nette et précise, sans bavures ni fusion.
- Les réglages des rouleaux assurent une alimentation régulière de matières de tout type et de toute forme.
- En cas de surcharge, la bande transporteuse s'arrête automatiquement ; la fonction de marche arrière permet de dégager facilement les bourrages.
Domaines d'application
Polyester
Tissu
Acrylique
Fibre de verre
